ZST-Ultraschall

Resona 7

Bis ins kleinste Detail durchdacht

Produktvideo ansehen

Seit der Gründung des Unternehmens hat Mindray fortlaufend neue Wege zur Verbesserung der diagnostischen Zuverlässigkeit erforscht. Angetrieben von der revolutionärsten Technologie ZONE Sonography®, bringt die neue ZST+ Plattform von Resona 7 die Ultraschallbildqualität durch Zonenerfassung und Kanaldatenverarbeitung auf ein höheres Niveau.


Neben der erstklassigen Bildqualität verbessert Resona 7 auch die klinischen Forschungsmöglichkeiten mit dem revolutionären V Flow für die vaskuläre hämodynamische Bewertung und der intelligentesten Ebenenerfassung aus 3D-Datensätzen für die fötale ZNS-Diagnose. Mit der Kombination aus intuitiver, gestenbasierter Multi-Touch-Bedienung und allen wichtigen klinischen Funktionen ist das Resona 7 ein echter Wegbereiter für neue Ultraschall-Innovationen.

p64-s2-1-web

Die Stärken des Resona 7 sind bis ins kleinste Detail durchdacht. Seine erstklassige Bildqualität ist das Ergebnis einer erfolgreichen Fusion. Mindray und  Zonare Medical Systems haben ihren Kernkompetenzen gebündelt, um ein Premiumsystem Wirklichkeit werden zu lassen. Dank der Vector Flow-Funktion können bei Gefäßuntersuchungen mehr als 400 Bilder pro Sekunde dargestellt werden. Somit entstehen ganz neue Möglichkeiten der Diagnose.

Der hochauflösende 21,5 Zoll große LED-Monitor liefert gestochen scharfe Bilder und ideale Rahmenbedingungen. Der in der Neigung verstellbare Touchscreen lässt sich ganz leicht bedienen und auf die jeweiligen Bedingungen der klinischen Umgebung anpassen.

Dank der ZONE Sonography®-Technologie (ZST+) wird das B-Bild des Resona 7 über die komplette Tiefe fokussiert, sodass keine Fokuspunkte mehr gesetzt werden müssen. Die Schall-Lauf-Geschwindigkeit (SSC) wird auf Knopfdruck individuell auf den Patienten angepasst, was die Darstellung von Organen, Grenzflächen und Gewebeveränderungen erheblich verbessert. Und dank der fortschrittlichen iFusion-Funktion können optional die Daten von Ultraschall-, MRT-und CT-Bildern synchronisiert werden.

Von der optimalen Kabelführung bis zum Gelwärmer ist an alle wichtigen Features gedacht worden. Das Resona 7 überzeugt als modulares Sonographiesystem der Extraklasse. Es bewährt sich in der Praxis als ein patientenfreundlicher Begleiter, der mit Liebe zum Detail konzipiert worden ist.

Mit den Hauptvorteilen der ZST+ Plattform
Die auf Kanaldaten basierende ZST+ ist eine außergewöhnliche Innovation, die eine Evolution des Ultraschalls darstellt. ZST+ wandelt Ultraschallwellen von konventioneller Strahlformung in kanaldatenbasierte Verarbeitung um und bietet mehrere Fortschritte bei der Bildgebung: Erweiterte akustische Erfassung, dynamische Pixelfokussierung, Kompensation der Schallgeschwindigkeit, erhöhte Kanaldatenverarbeitung und vollständiger Abruf der Bildgebung.
Erweiterte akustische Erfassung
Durch das Senden und Empfangen einer relativ kleinen Anzahl großer Zonen extrahiert die erweiterte akustische Erfassung (Advanced Acoustic Acquisition) mehr Informationen aus jeder Erfassung, zehnmal schneller als ein herkömmliches zeilenweises Strahlformungsverfahren.
3
Dynamische Pixelfokussierung
Dank der dynamischen Pixelfokussierung (Dynamic Pixel Focusing) kann das Resona 7 auf Pixelebene über das gesamte Sichtfeld hinweg eine extreme Gleichmäßigkeit erzielen. Jetzt muss die Fokusposition nicht mehr angepasst werden, um eine einheitliche Patientenuntersuchung zu erreichen.
4
Kompensation der Schallgeschwindigkeit
Durch die retrospektive Analyse vollständiger Kanaldaten, die im Kanaldatenspeicher gespeichert sind, kann das Resona 7 auf intelligente Weise die optimale Schallgeschwindigkeit wählen, um die Bildgenauigkeit auch bei Gewebevariationen zu verbessern und eine adaptive gewebespezifische Optimierung ermöglichen.
resona-7-fig1-3-pc
Erhöhte Kanaldatenverarbeitung
Die auf Kanaldaten basierende ZST+ bietet eine erhöhte Kanaldatenverarbeitung (Enhanced Channel Data Processing) für eine stark verbesserte Bildklarheit. Durch die mehrfache und retrospektive Verarbeitung von Kanaldaten werden akustische Informationen optimal zur Bildverbesserung genutzt. HD Scope: Bild mit höherer Auflösung innerhalb des ROI.
resona-7-fig1-4-pc
Vollständiger Abruf der Bildgebung
ZST+ erfasst und speichert den kompletten akustischen Rohdatensatz. Vollständiger Abruf der Bildgebung (Total Recall Imaging) ermöglicht dem System eine retrospektive Verarbeitung von Kanaldaten und ermöglicht Benutzern außerdem, zahlreiche Bildgebungsparameter auf gespeicherten Bildern zu ändern, um die klinische Leistung zu maximieren.
resona-7-fig2-5-pc
Next
Previous
Erweiterte Funktionen
V Flow
V Flow (Vector Flow) ist ein neuer Ansatz für die vaskuläre hämodynamische Analyse. V Flow verwendet farbcodierte Vektorpfeile, um die Größe der Geschwindigkeit und die Richtung von Blutzellen anzuzeigen. Mit ultrahohen Bildraten bietet es eine äußerst genaue und winkelunabhängige Visualisierung komplexer vaskulärer hämodynamischer Profile. Mit umfassenden Dateninformationen ist V Flow das wertvollste Werkzeug für die vaskuläre klinische Forschung.
resona-7-fig3-1-pc
UWN+ Kontrast-Bildgebung
Mit UWN+ (Ultra-Wideband Non-linear Plus) CEUS kann das Resona 7 sowohl die 2. Harmonische als auch die nichtlinearen Grundsignale erkennen und nutzen. Dadurch werden deutlich verbesserte Bilder erzeugt, was zu einer höheren Empfindlichkeit für kleinere Signale und einer längeren Wirkstoffdauer bei niedrigerem MI führt.
resona-7-fig3-2-pc
Schall-Tast-Elastographie (Sound Touch Elastography, STE)
STE ist in Mindrays exklusive Ultra-Wide Beam Tracking-Technologie für 2D-Scherwellen-Elastographie in Echtzeit integriert. Die integrierten Messinstrumente ermöglichen eine umfassende quantitative Elastizitätsanalyse. Gleichzeitig sorgt die bedienerunabhängige STE für eine gute Reproduzierbarkeit und hochkonsistente quantitative elastische Ergebnisse.
resona-7-fig3-3-pc
iFusion mit respiratorische Kompensation
Die innovative und exklusive Technologie von Mindray zur Kompensation der Atmung, die von einem empfindlichen magnetischen Bewegungssensor mit Millimetergenauigkeit unterstützt wird, hebt die Präzision der Fusionsbildgebung auf ein neues Niveau und kann dazu beitragen, durch die Atmung des Patienten verursachte Verzerrungen und Ungenauigkeiten bei der Fusion zu vermeiden.
resona-7-fig3-4-pc
Next
Previous

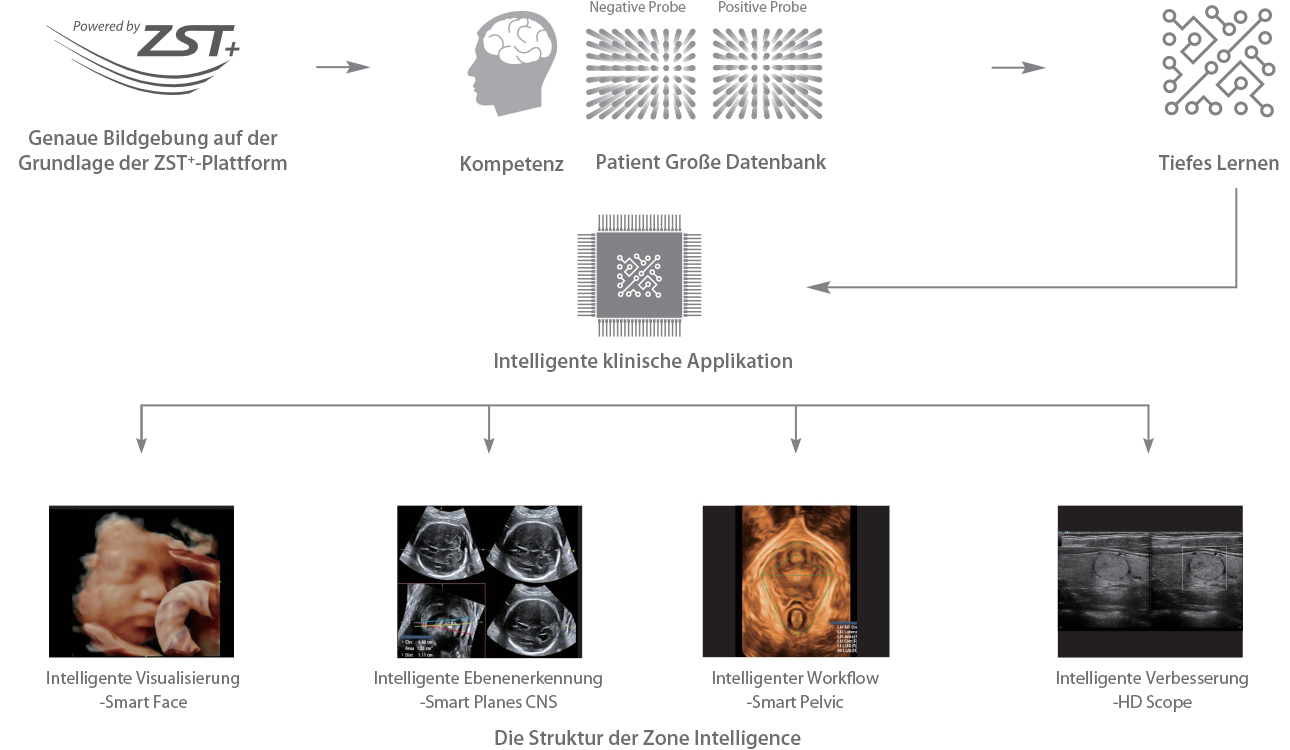

Von smarten Lösungen zu klinischer Intelligenz
Das Resona 7 erhöht die klinische Intelligenz mit einer Komplettlösung, die es Ärzten ermöglicht, sowohl routinemäßige als auch anspruchsvolle Untersuchungen von der Akquisition bis zur Kalkulation effizienter, konsistenter und genauer zu verwalten. Smart Planes CNS zeigt beispielsweise außergewöhnliche Intelligenz bei der genauen Diagnose und Analyse des fötalen Zentralnervensystems (ZNS).
resona-7-fig4-1-pc
Next
Previous
Smart Planes CNS

Die exklusive bahnbrechende Technologie von Mindray positioniert das Resona 7 als branchenweit erstes Ultraschallsystem, das eine vollautomatische und genaue Erkennung der wichtigsten Ebenen und häufig verwendeten Messungen des fötalen ZNS ermöglicht, was zu einer intelligenten Diagnose, einem verbesserten Durchsatz und einer geringeren Benutzerabhängigkeit führt.



Smart Planes CNS bietet ein benutzerfreundliches Instrument, das die Scan-Effizienz durch erhöhte Genauigkeit in Verbindung mit automatisiertem Betrieb erheblich verbessert. Mit einem einfachen Mausklick auf ein fötales 3D-Gehirnvolumenbild werden sofort die Standard-ZNS-Scan-Ebenen (MSP, TCP, TTP und TVP) und eine Reihe verwandter anatomischer Messungen (BPD, HC, OFD, TCD, CM und LVW) angezeigt.

resona-7-fig4-2-pc
Smart Face

Die Erfassung einer optimalen Ansicht des fötalen Gesichts im 3D-Ultraschall ist umständlich und zeitintensiv. In einigen Fällen ist es unmöglich, Verdeckungen wie Nabelschnur, Plazenta, Gebärmutter und Extremitäten zu beseitigen. Das neue Resona 7 mit Zone Intelligence bietet eine schnelle und intelligente Optimierung für das Gesicht des Fötus mit nur einem Tastendruck. Es kann Verdeckungen in den Volumendaten sofort entfernen, unerwünschte Informationen eliminieren und mit minimalem Aufwand eine optimale Ansicht des fötalen Gesichts erstellen.

resona-7-fig4-3-pc
Smart Pelvic

Angesichts der zunehmenden Bedeutung der Ultraschalldiagnostik bei Beckenbodenerkrankungen bietet das neue Resona 7 mit Zone Intelligence eine neue Lösung, die die Arbeitsabläufe erheblich vereinfacht und die Untersuchungszeit für eine standardisierte Beurteilung des Beckenbodens minimiert. Mit einer äußerst einfachen Benutzerinteraktion generiert es ein Standard-Koordinatensystem und liefert automatisch alle zugehörigen Messungen innerhalb weniger Sekunden.

resona-7-fig4-4-pc

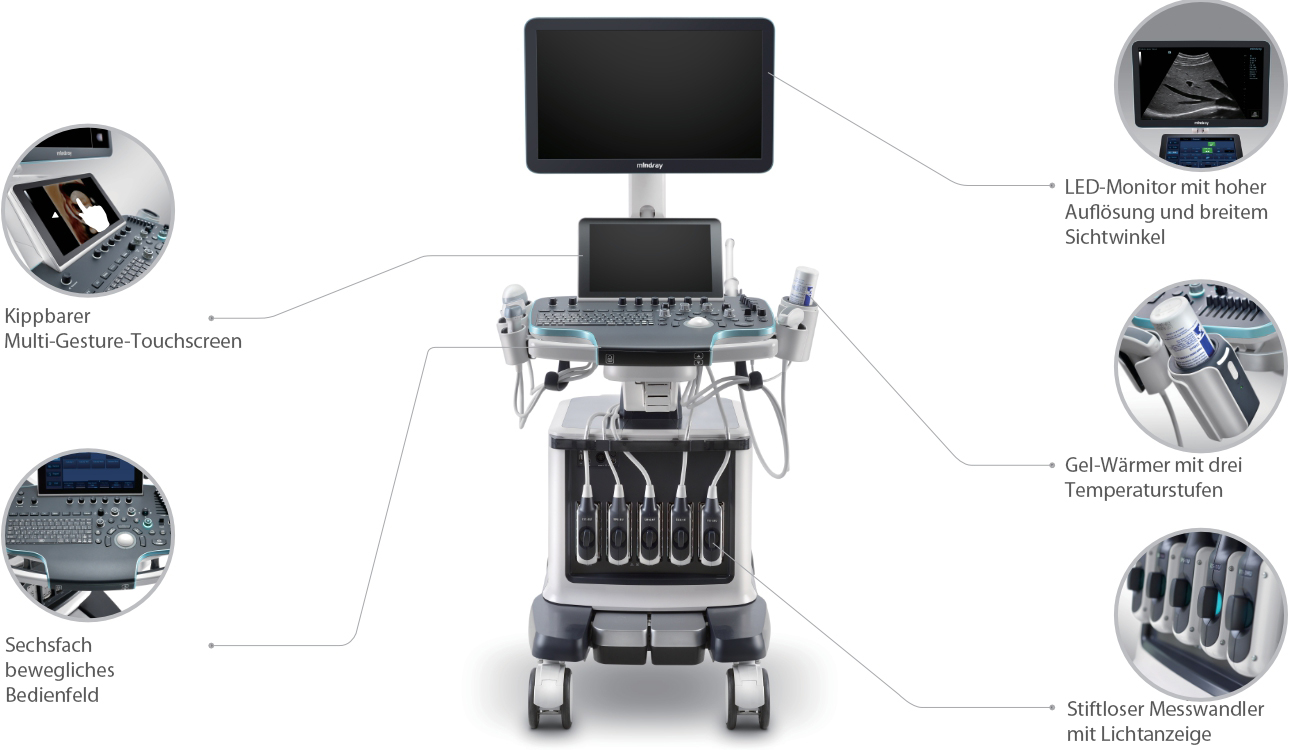

Ergonomie

Das Resona 7 wurde für Sie entwickelt. Die gestenbasierte Bedienung eröffnet einen neuen Trend in der wagenbasierten Ultraschalltechnologie mit einer agilen, intelligenten und intuitiven Benutzererfahrung, die Ihre Erwartungen übertrifft. Die dreistufige Temperatureinstellung des Gelwärmers und die Drehwinkeleinstellung des Bedienfelds bieten Patienten und Benutzern großen Komfort.

resona-7-fig5-pc
Bildergalerie
  • p64-s7-1-web

    Lebermasse mit HD Scope

  • p64-s7-2-web

    CEUS von Leberhämagiomen

  • p64-s7-3-web

    Hyperplasie von Milchdrüsen

  • p64-s7-4-web

    Elastographie von Schilddrüsenmasse

  • p64-s7-5-web

    Choriod Plexus bei einem 14 Wochen alten Fötus

  • p64-s7-6-web

    Hochauflösendes Bild eines 8 Wochen alten Fötus

  • p64-s7-7-web

    Ein lebendiges Gesicht des Fötus mit iLive

  • p64-s7-8-web

    Uterus Arcuatus mit Hyalin

  • p64-s7-9-web

    Tibiavene und -arterie

  • p64-s7-10-web

    CCA IMT

  • p64-s7-11-web

    Pulmonalklappeninsuffizienz

  • p64-s7-12-web

    Kardiales HCM
