Wysokiej klasy system USG

Resona 7

Nowe fale w innowacji ultrasonograficznej z technologią Zone Intelligence

Informacje ogólne

Od czasu kiedy została założona, Firma Mindray nieustannie poszukuje nowych sposobów na polepszenie precyzji w diagnostyce. Dzięki zastosowaniu najbardziej rewolucyjnej technologii ZONE Sonography® Technology, platforma ZST+ zastosowana w aparacie Resona 7 przenosi jakość obrazu ultrasonograficznego na wyższy poziom dzięki strefowemu uzyskiwaniu obrazu - zone acquisition i obróbkce danych kanałowych.

Oprócz uzyskiwania jakości obrazu typowego dla aparatów klasy premium, Resona 7 rozszerza możliwości klinicznych badań USG dzięki rewolucyjnej funkcji V Flow, służącej do oceny hemodynamiki naczyń, a także najlepszej na rynku funkcji inteligentnego, automatycznego uzyskiwania płaszczyzny na podstawie zestawów danych objętościowych 3D, umożliwiającej diagnozowanie stanu Centralnego Układu Nerwowego u płodu. Aparat Resona 7 łączy w sobie najbardziej intuicyjną, wielodotykową obsługę za pomocą gestów oraz wszystkie kluczowe funkcje kliniczne, co sprawia iż jest prawdziwym liderem we wprowadzaniu innowacji w ultrasonografii.

Podstawowe zalety platformy ZST⁺

Oparta na danych kanałowych platforma ZST⁺ jest niezwykle innowacyjna i reprezentuje ewolucję w dziedzinie ultrasonografii. Platforma ZST+ przekształcając technologię tworzenia obrazu ultrasonograficznego z konwencjonalnego formowania wiązki (beamforming) na przetwarzanie danych kanałowych, ma znacznie większe możliwości i jest znacznie bardziej elastyczna. Platforma ZST⁺ umożliwia badania USG z wieloma przydatnymi funkcjami polepszającymi i przyspieszającymi obrazowanie: Advanced Acoustic Acquisition (zaawansowaną akwizycją akustyczną), Dynamic Pixel Focusing (dynamicznym ogniskowaniem pikseli), Sound Speed Compensation (kompensacją prędkości fali dźwięku), Enhanced Channel Data Processing (wzmocnionym przetwarzaniem danych kanałowych) oraz Total Recall Imaging (obrazowaniem Total Recall (TRI)).

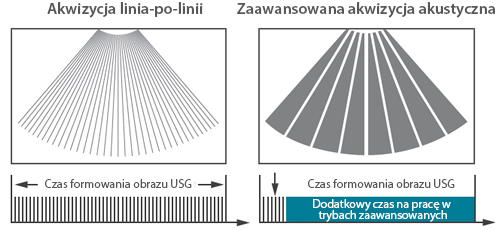

Zaawansowana Akwizycja Akustyczna

Przesyłając i odbierając relatywnie mniejszą ilość dużych wiązek (wstęgowe (zamiast liniowego) tworzenie obrazu) funkcja „Advanced Acoustic Ascuisition” wydobywa więcej informacji z każdej akwizycji, dziesięć razy szybciej niż konwencjonalna metoda formowania wiązki „linia po linii”.

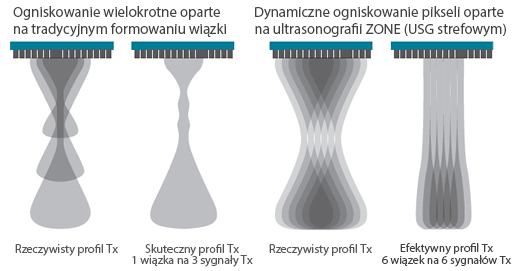

Dynamiczne Ogniskowanie Pikseli

Technologia ”Dynamic Pixel Focusing” pozwala systemowi Resona 7 osiągnąć ekstremalną jednolitość na poziomie pikseli w całym polu widzenia. Nie trzeba już dostosowywać pozycji punktów ogniskowych, aby uzyskać jednorodność w badaniach pacjentów.

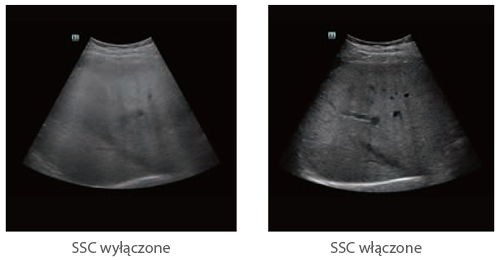

Kompensacja Prędkości Dźwięku

Retrospektywnie analizując pełne dane obrazowe zgromadzone w pamięci, Resona 7 jest w stanie inteligentnie wybrać optymalną prędkość rozchodzenia się dźwięku w badanych tkankach, aby poprawić precyzję obrazu nawet przy zmianie tkanki. Pozwala to na adaptacyjną optymalizację dostosowaną do określonej tkanki.

Ulepszone Przetwarzanie Danych Kanałowych

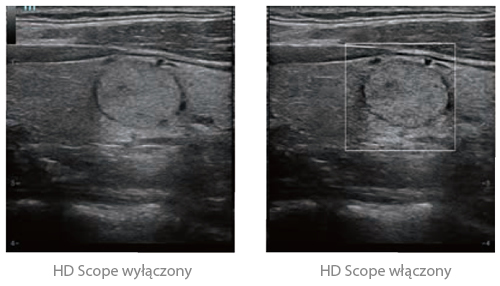

Oparta na danych kanałowych platforma ZST⁺ zapewnia Ulepszone Przetwarzanie Danych Kanałowych w celu uzyskania znacznie większej klarowności obrazu. Dzięki wielokrotnemu i retrospektywnemu przetwarzaniu danych kanałowych, najlepiej wykorzystuje informacje akustyczne do poprawy jakości obrazu. HD Scope: obraz o wyższej rozdzielczości w obrębie ROI (obszaru zainteresowania)

Obrazowanie Total Recall (TRI)

Jako że, ZST⁺ przechwytuje i przechowuje kompletny zestaw surowych danych akustycznych, funkcja „Total Recall Imaging” umożliwia systemowi retrospektywne przetwarzanie danych kanałowych, a także pozwala użytkownikom modyfikować wiele parametrów obrazowania na zgromadzonych obrazach w celu zmaksymalizowania wydajności klinicznej.

Funkcje zaawansowane

V Flow

V Flow (obrazowanie przepływu krwi z użyciem wektorów) to nowa metoda analizy hemodynamiki naczyniowej. V Flow wykorzystuje kodowane kolorami strzałki wektorów w celu wskazania poziomu prędkości i kierunku przepływu krwi. Dzięki ultraszybkiemu odświerzaniem obrazu zapewnia ekstremalnie żywy, dokładny i niezależny od kąta patrzenia obraz kompleksowych profili hemodynamiki naczyniowej. Dzięki kompleksowym danym, V Flow to najbardziej wartościowe narzędzie do klinicznych badań naczyń krwionośnych.

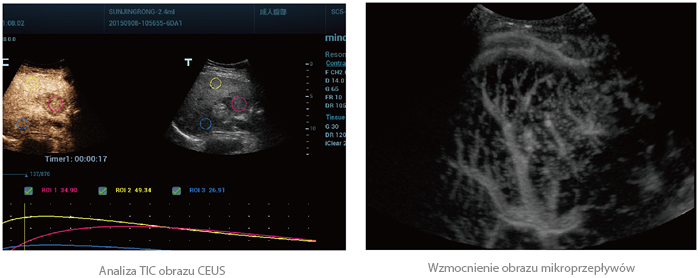

UWN⁺ Obrazowanie z użyciem środków kontrastujących

UWN⁺(Nieliniowa technologia Ultra-Wideband) CEUS umożliwia systemowi Resona 7 odbieranie i wykorzystywanie sygnałów drugiej harmonicznej i nieliniowych sygnałów podstawowych, generując znacznie ulepszone obrazy CEUS. Skutkuje to większą czułością mniejszych sygnałów i dłuższym czasem działania środka kontrastującego przy niskim MI.

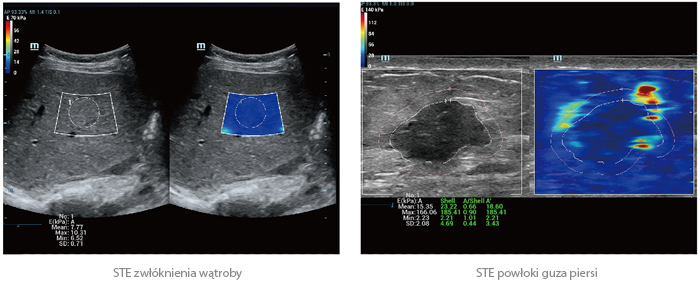

Elastografia Sound Touch (STE)

Zastosowana w aparacie Resona 7 technologia elastografii „Shear Wave” oparta jest na ekskluzywnym rozwiązaniu Firmy Mindray w postaci Ultra Wide Beam Tracking (Ultraszerokiej Wiązki), umożliwiając szybsze i bardziej precyzyjne obrazowanie. Zintegrowane narzędzia pomiarowe umożliwiają kompleksową, ilościową analizę cech elastyczności. Co więcej, funkcja STE nie wymaga Państwa udziału, gwarantując dobrą odtwarzalność badań USG i wysoką spójność wyników pomiarów ilościowych elastyczności.

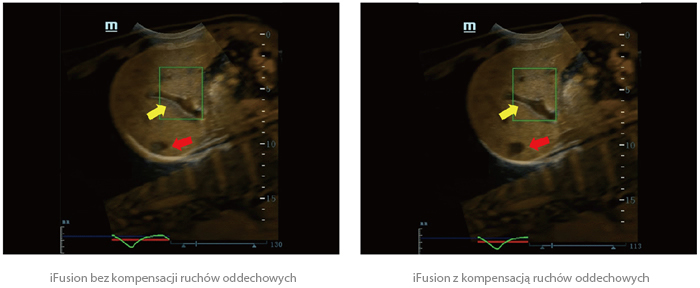

Fuzja obrazów z kompensacją ruchów oddechowych

Jest to pionierska, innowacyjna i ekskluzywna technologia kompensacji ruchów oddechowych Firmy Mindray, która wyznacza nowy poziom precyzji fuzji obrazów. Wspierana przez czuły magnetyczny sensor ruchu zapewniający dokładność co do milimetra, może pomóc w wyeliminowaniu zniekształceń i niedokładności połączenia obrazów spowodowanych oddychaniem pacjenta.

Wiedza kliniczna w inteligentny sposób

Aparat Resona 7 w kompleksowy sposób podnosi jakość wiedzy z zakresu diagnostyki klinicznej, umożliwiając specjalistom prowadzenie badań rutynowych i zaawansowanych w sposób bardziej wydajny, ze spójnymi wynikami i wysoką dokładnością – od etapu uzyskania obrazu po wszelkie obliczenia. Jako przykład niech posłuży funkcja Smart Planes CNS, która daje wyjątkowo dużo informacji sprzyjających dokładnemu diagnozowaniu i analizie stanu Centalnego Układu Nerwowego u płodu.

Smart Planes CNS

Ekskluzywna, pionierska technologia Firmy Mindray sprawia, że Resona 7 jest pierwszym systemem ultrasonograficznym w branży, umożliwiającym w pełni automatyczne i precyzyjne wykrywanie optymalnych diagnostycznie płaszczyzn i wykonywanie często używanych pomiarów Centralnego Układu Nerwowego płodu. Pozwala to na postawienie inteligentnej diagnozy, zwiększoną przepustowość i mniejszą zależność od użytkownika.

Funkcja „Smart Planes” to przyjazne dla użytkownika narzędzie, które znacznie poprawia wydajność skanowania dzięki zwiększonej dokładności połączonej z automatyczną obsługą. Za pomocą jednego kliknięcia przycisku na objętościowym obrazie 3D mózgu płodu natychmiast uzyskujemy optymalne płaszczyzny skanowania Centralnego Układu Nerwowego (MSP, TCP, TTP i TVP) oraz wiele powiązanych pomiarów anatomicznych (BPD, HC, OFD, TCD, CM i LVW).

Smart Face - inteligentne obrazowanie twarzy

Uzyskanie optymalnego obrazu twarzy płodu w USG 3D jest uciążliwe i czasochłonne. W niektórych przypadkach niemożliwe jest pozbycie się elementów zasłaniających, takich jak pępowina, łożysko, macica czy kończyny. Nowa Resona 7 z funkcją Zone Intelligence zapewnia szybką i inteligentną optymalizację obrazu twarzy płodu po naciśnięciu jednego przycisku. Można natychmiast usunąć wszelkie elementy zasłaniające w ramach danych objętościowych i wyeliminować niepożądane zakłócenia, generując optymalny widok twarzy płodu przy minimalnym wysiłku.

Smart Pelvic - inteligentne obrazowanie narządów miednicy

Zdając sobie sprawę z rosnącej roli diagnostyki ultrasonograficznej w zaburzeniach dna miednicy, nowy aparat Resona 7 z funkcją Zone Intelligence zapewnia nowe rozwiązanie, które znacznie upraszcza procedury badawcze i minimalizuje czas standardowej oceny dna miednicy. Dzięki niezwykle prostej interakcji użytkownika generuje standardowy układ współrzędnych i automatycznie zapewnia wszystkie właściwe pomiary w ciągu kilku sekund.

Ergonomia

Aparat Resona 7 został zaprojektowany z myślą o Państwa potrzebach. Obsługa dotykowa z użyciem gestów to zupełnie nowy trend w interfejsach ultrasonografów stacjonarnych – obsługa takich urządzeń jest szybka, logiczna i intuicyjna, w często przyjemnie zaskakujący sposób. Komfortowi pacjenta sprzyja podgrzewacz żelu z 3-stopniową regulacją temperatury, zaś wygodzie operatora aparatu – regulacja położenia panela sterującego.
